LC硬齒面減速機

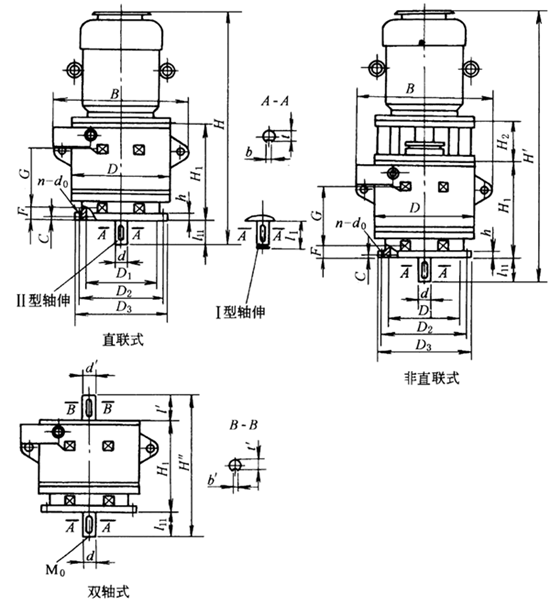

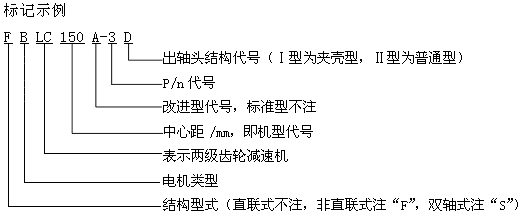

該系列是等效采用HG5-746-78標準的兩級同軸式硬齒面圓柱齒輪立式減速器，允許正反兩向運轉，適用于各行業設備的減速裝置，特別是攪拌減速裝置，具有傳動平穩、噪聲低、效率高、承載能力強、結構緊湊、重量輕等特點。組合配套范圍廣，可配多種系列的電動機、無級變速器、機架、聯軸器及軸封，以適應有防爆要求的場所及工藝參數多變的工藝要求。 該系列減速器有直聯式、非直聯式、雙軸式三種，輸出軸有兩種結構型式：Ⅰ型為夾殼式；Ⅱ型為普通圓柱形軸伸，電動機安裝型式為B5或V1。雙軸式不帶電機，輸入功率應根據潤滑以提高傳動效率；增設密封裝置，提高密封性能杜絕漏油現象，改進后的機體高度、安裝尺寸及參數均不變。 型號與標記 （1）型號 a.LC型—二級硬齒面圓柱齒輪立式減速器； b.LC（A）型—改進型二級硬齒面圓柱齒輪立式減速器。 尺寸 機型號 中心距 a 軸徑d 輸出軸許用 轉矩/N·m 軸承間距 外形尺寸 G F D B H1 H2 H H＇ H＂ LC75 75 30k6 89.5 130 58 252 314 262 138 582～622 720～760 379 399 LC100 100 40k6 328 160 66 316 398 326 137 165 681～816 818～981 495 515 LC125 125 50（55）k6 810 200 71 390 495 403 158 198 868～1148 1026～1346 595 625 LC150 150 65（70）m6 2289 225 76 470 575 455 200 1090～1370 1290～1570 663 693 LC200 200 80m6 3283 252 95 600 775 559 220 250 1459～1749 1679～1999 744 754 LC250 250 100m6 5880 304 80 725 920 598 290 1683～2108 1973～2398 863 883 LC325 325 130m6 15000 406 134 950 1255 850 390 2300～2500 2690～2890 1230 1250 機型號 外形尺寸 減速器重量/kg 帶電機重量/kg D1 D2 D3 n-d0 h c LⅠ LⅡ M0 b t d＇ l＇ b＇ t＇ 直聯式 非直聯式 直聯式 非直聯式 LC75 200H8 230 260 6-φ14 16 5 75 55 2-M6 8 26 20 35 6 16.5 59 80 81～96 102～117 LC100 230H8 260 290 6-φ14 16 5 95 75 2-M6 12 35 25 55 8 21 104 136 137～184 169～216 LC125 270H8 305 340 8-φ18 18 6 125 95 2-M8 14 16 44.5 49 35 60 10 30 184 230 242～394 288～440 LC150 320H8 360 400 8-φ18 20 6 145 115 2-M10 18 20 58 62.5 40 65 12 35 299 382 465～619 548～702 LC200 360H8 410 460 8-φ22 24 8 160 150 2-M12 22 71 55 90 16 49.5 662 796 1022～1442 1156～1576 LC250 470H8 520 580 12-φ22 28 8 190 170 2-M12 28 90 70 125 20 62.5 883 1040 1413～2123 1570～2280 LC325 680H8 800 880 12-φ35 32 10 230 210 2-M12 32 119 90 170 25 81 2040 2560 — 3525～4010 注： 1、當4極電機≥18 .5kW或6極電機≥15kW時，H和H′值按Y系列V1型式電機高度計入，否則按Y系列B5型式電機高度計入。若配用其他系列電機，H和H′值應相應變動。 2、直聯式的小齒輪直接裝在電機軸上，非直聯式的電機通過彈性聯軸器與減速器相連，雙軸式不帶電機。減速器同軸線輸入輸出，可正、反兩方向旋轉。改進型（A型）尺寸與表中相應機型號尺寸相同。 3、Ⅰ型軸頭配夾殼聯軸器，Ⅱ型軸頭為普通型，軸端中心配有螺孔M0供壓入聯軸器用。配用聯軸器有GT、DF、SF、TK型。 4、括號內的軸徑為可加大輸出軸尺寸，需要采用括號內尺寸時應另加說明。 承載能力 減速比i 12 12 10 12 10 7.5 6 4.5 4 減速機型號 輸出軸許用 轉矩/N·m 輸出轉速n/r·min-1 65 85 100 125 150 200 250 320 370 電機功率P/kW 8極 6極 4極電機 750 r / min 1000 r / min 1500r / min P/n代號 0.55 × × × 1 3 7 11 15 19 LC75 89.5 0.75 × 1/6 2/6 2 4 8 12 16 20 1.1 × 1/6 3/6 1 5 9 13 17 21 1.5 × 2/6① 4/6 2 6 10 14 18 22 2.2 1/8① 1/6 5/6 3① 5 9 13 17 21 LC100 LC100A 328 3.0 2/8① 2/6① 5/6 4① 6 10 14 18 22 4.0 3/8① 3/6① 6/6① 1 7 11 15 19 23 5.5 4/8① 4/6① 7/6① 2① 8① 12① 16 20 24 7.5 1/8① 1/6① 8/6① 3① 5① 8① 12 16 20 LC125 LC125A 810 11.0 2/8① 2/6① 5/6 4① 6① 9① 13 17 21 15.0 3/8① 3/6① 6/6① 1① 7① 10① 14 18 22 18.5 1/8① 4/6① 7/6① 2① 5① 11① 15 19 23 22.0 2/8① 1/6① 3/6 3① 6① 8① 10 13 16 LC150 LC150A 2289 30.0 1/8 2/6① 4/6 4① 7① 9① 11① 14 17 37.0 2/8① 1/6① 5/6 1① 3 6 12① 15 18 45.0 3/8① 2/6① 4/6① 2① 4 7 10 LC200A 3283 55.0 1/8① 3/6① 5/6① 1 5 8 11 75.0 2/8① 1/6① 6/6① 2① 4 9 12 90.0 3/8① 2/6① 4/6① 3① 5 7 13 110.0 × 3/6① 5/6① 1① 6 8 10 LC250A 5880 132.0 × × 6/6① 2① 5① 9 11 160.00 × × × 3① 6① 10① 12 185 × × × 4① 7① 11① 16① LC325A 15000 200 × × × × 8① 12① 17① 220 × × × × 9① 13① 18① 250 × × × × × 14① 19① 280 × × × × × 15① 20① 315 × × × × × × 21① ①宜選用非直聯式，尤其LC200A、LC250A、LC325A必須選用非直聯型。 注： 1、表中“×”表示非選擇區。減速器允許正、反兩個方向旋轉。 2、A型為改進型，配有潤滑油泵，采用噴油潤滑以提高齒輪工作壽命。LC150A、LC200A、LC250A、LC325A型配有單獨電動油泵，功率為120W三相電源，使用時需與電源連接。LC100A、LC125A型當轉速≤125r/min時，配有單獨電動油泵，功率為90W，而轉速＞125r/min時，為內部傳動機構驅動，不另配電動油泵。
